小孔成像

胶片摄影与数码摄影

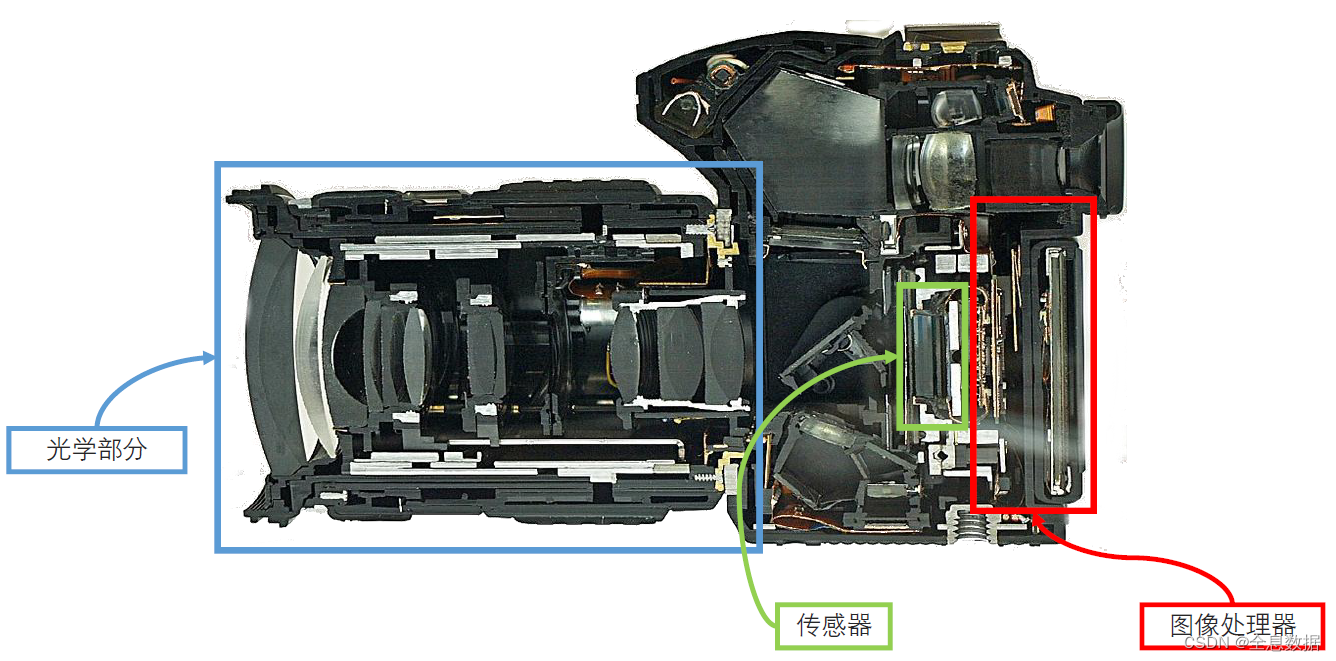

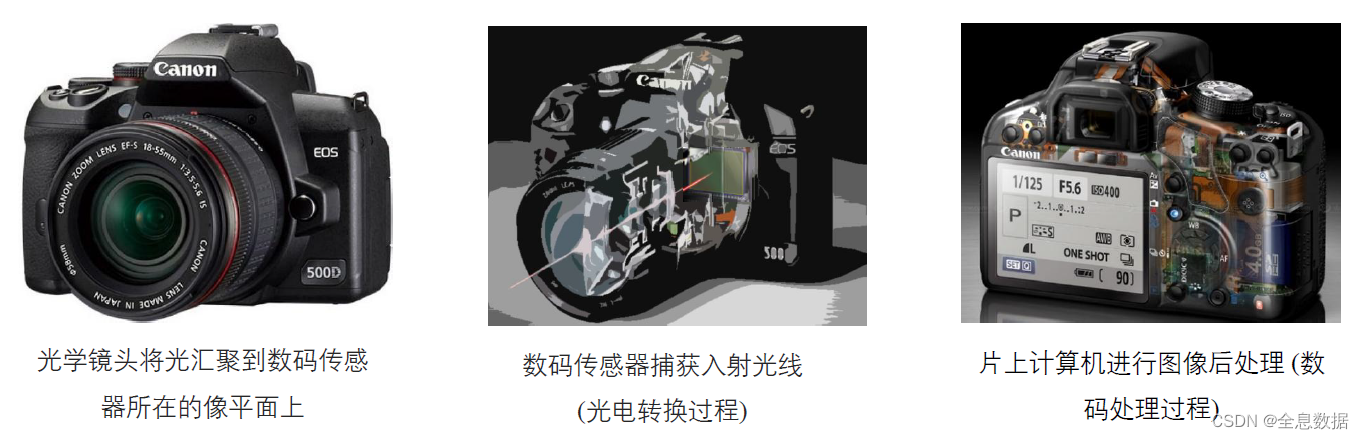

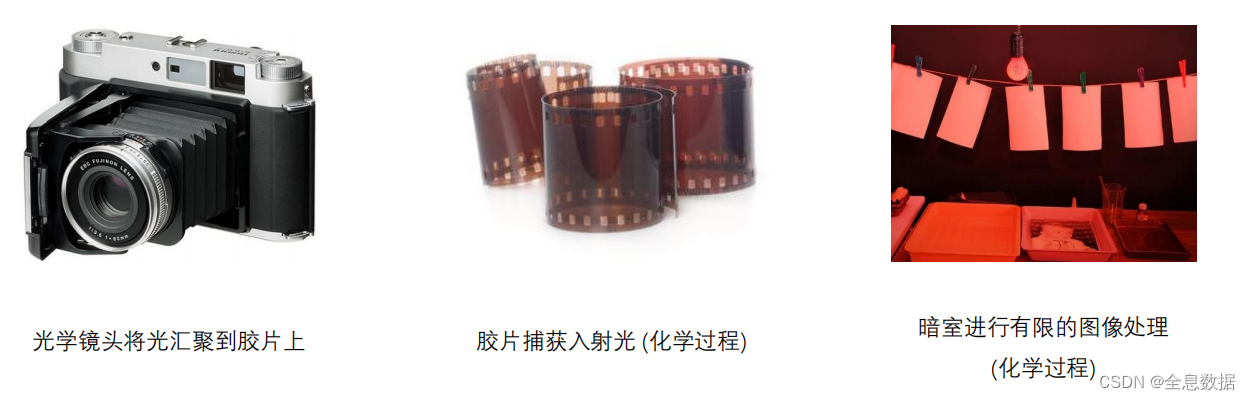

胶片摄影是把光学镜头的光信号投射到胶片上，数码摄影是把光学镜头的光信号投射到传感器上，传感器把光信号依次处理为电信号和数字信号，片上计算机再把数字信号进行处理在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

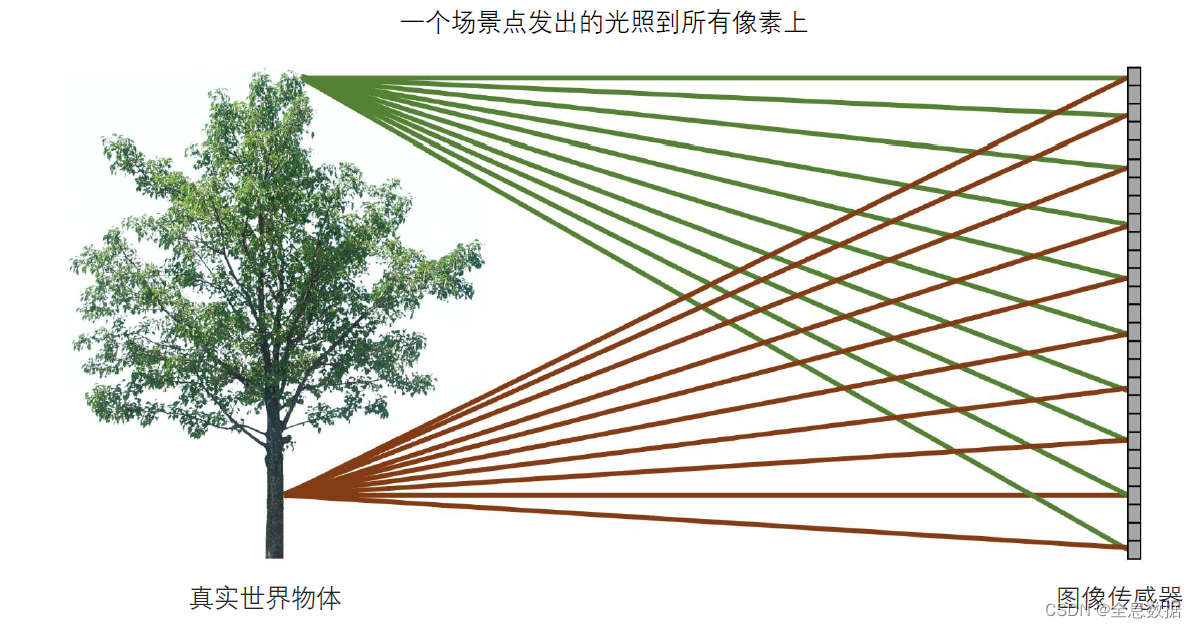

一棵树所有的点发出的光照射到图像传感器上，最后所成的像为在这里插入图片描述

在这里插入图片描述

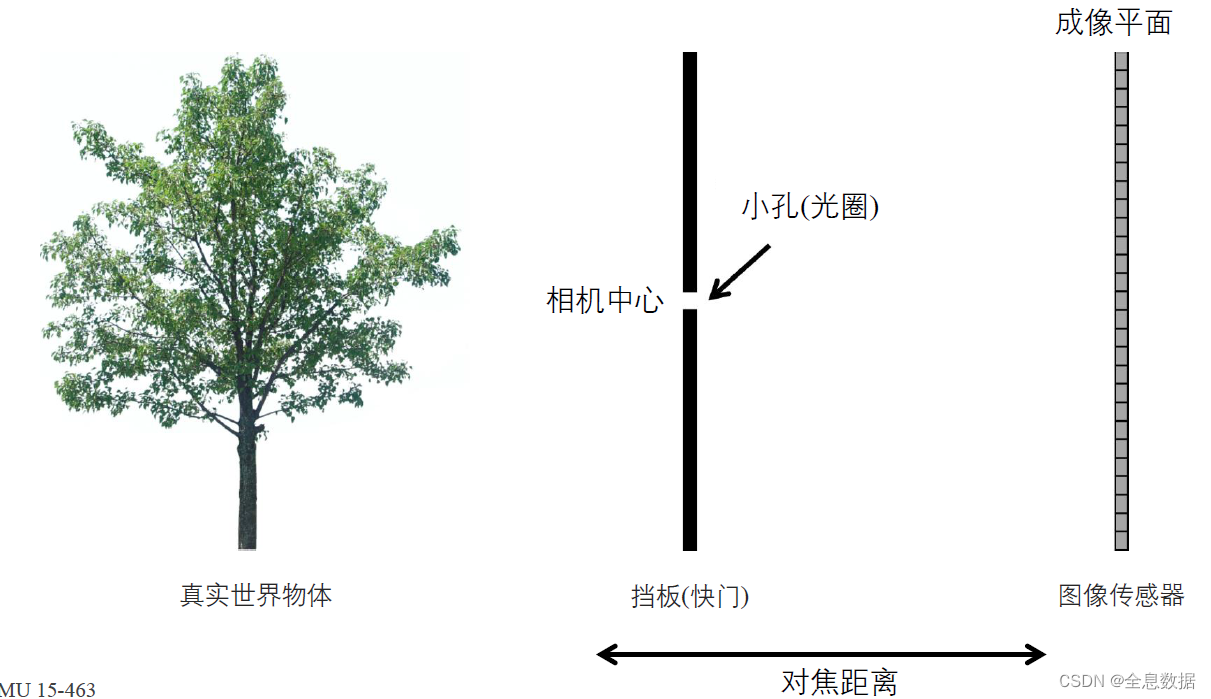

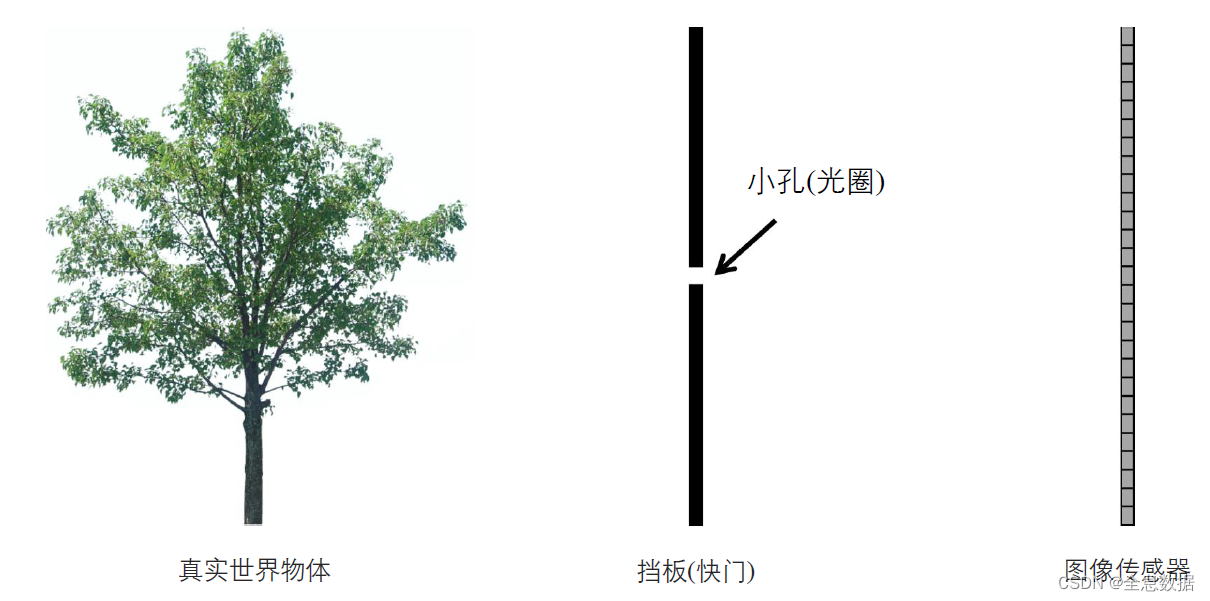

如果在树和传感器之间放置一个有小孔的挡板呢，只有几束光线可以穿过小孔，所成的像如下，在这里插入图片描述有小孔的挡板相当于相机中的挡板，小孔相当于光圈，

挡板和图像传感器之间的距离为焦距，在这里插入图片描述

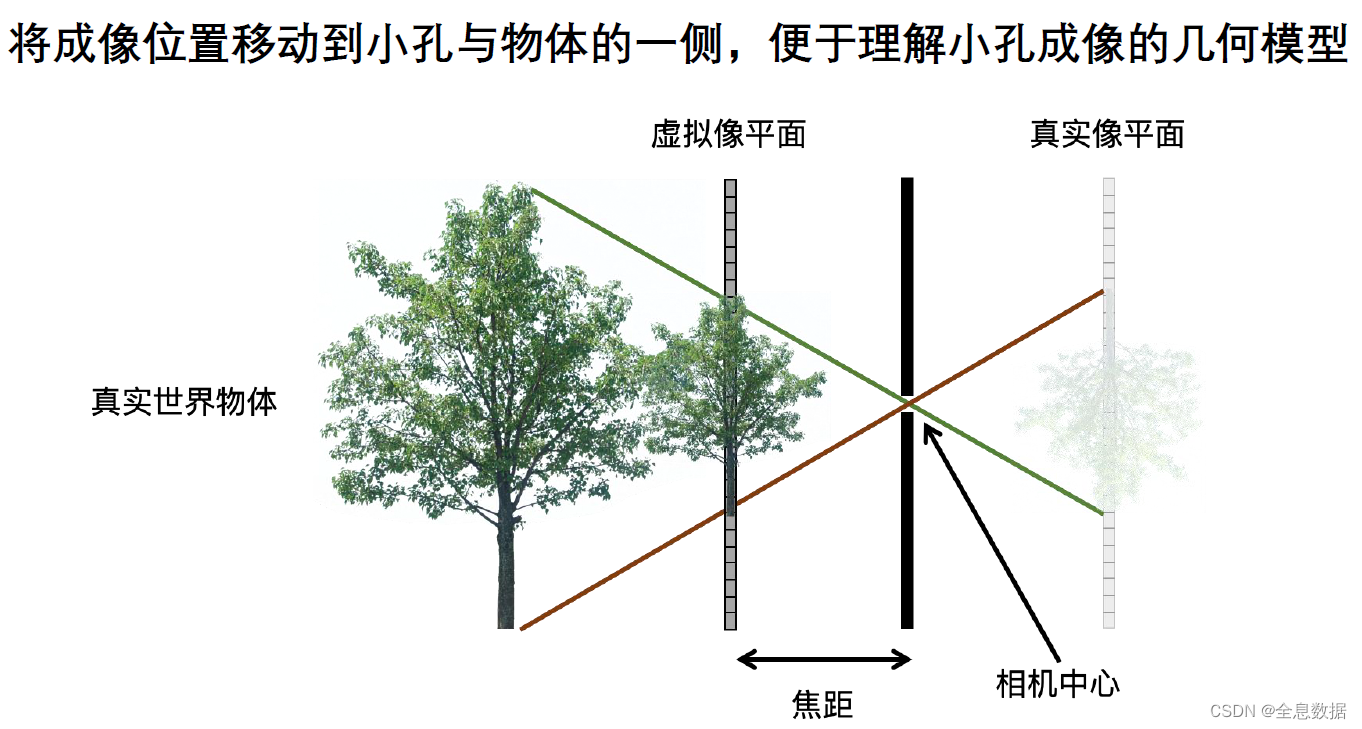

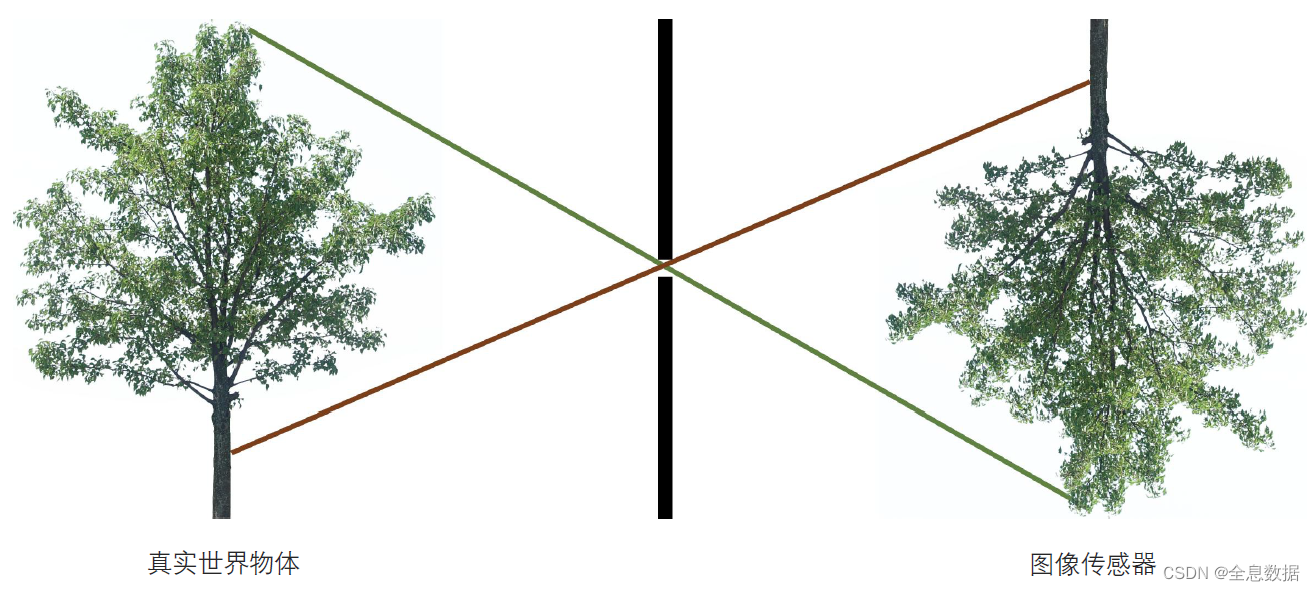

将成像位置移动到小孔与物体的一侧，便于理解小孔成像的几何模型

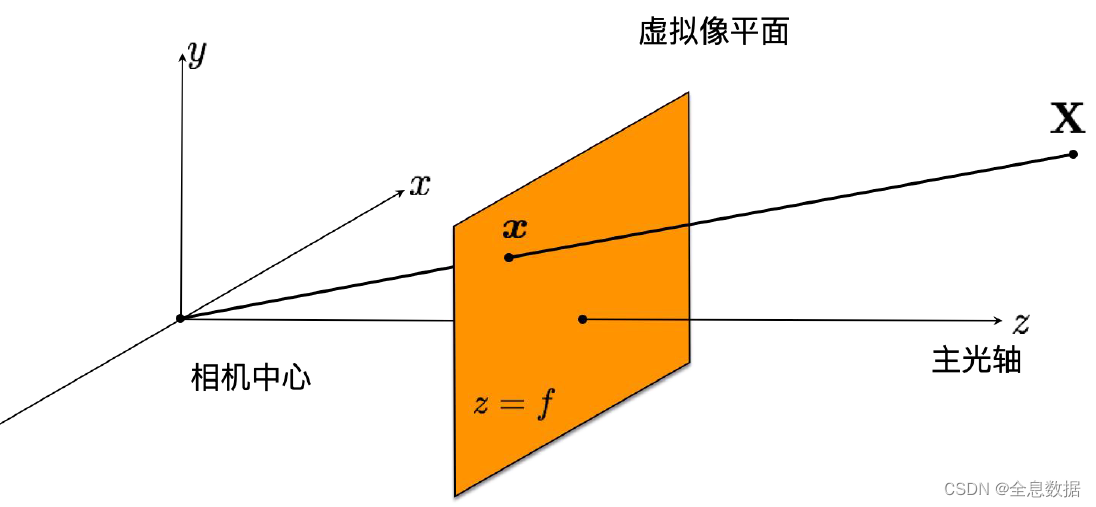

在这里插入图片描述可以把上面的图转成下面的光路图，其中 X X

X是真实物体的一个点，相机中心是小孔，小孔与虚拟像平面的距离是焦距，主光轴是小孔与虚拟像平面的垂直线，在这里插入图片描述

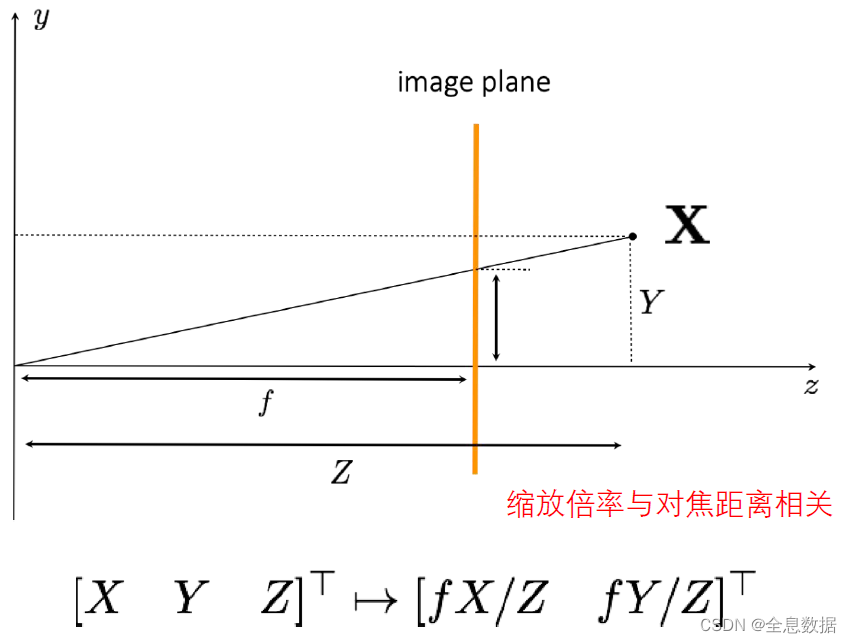

也可以把上面的光路图转成下面的形式，其中

X是真实物体的点到像圈（小孔）的距离，

Y是真实物体的点到主光轴的距离，

f是焦距，所以能得出所成像的大小与焦距成正比例关系，

在这里插入图片描述

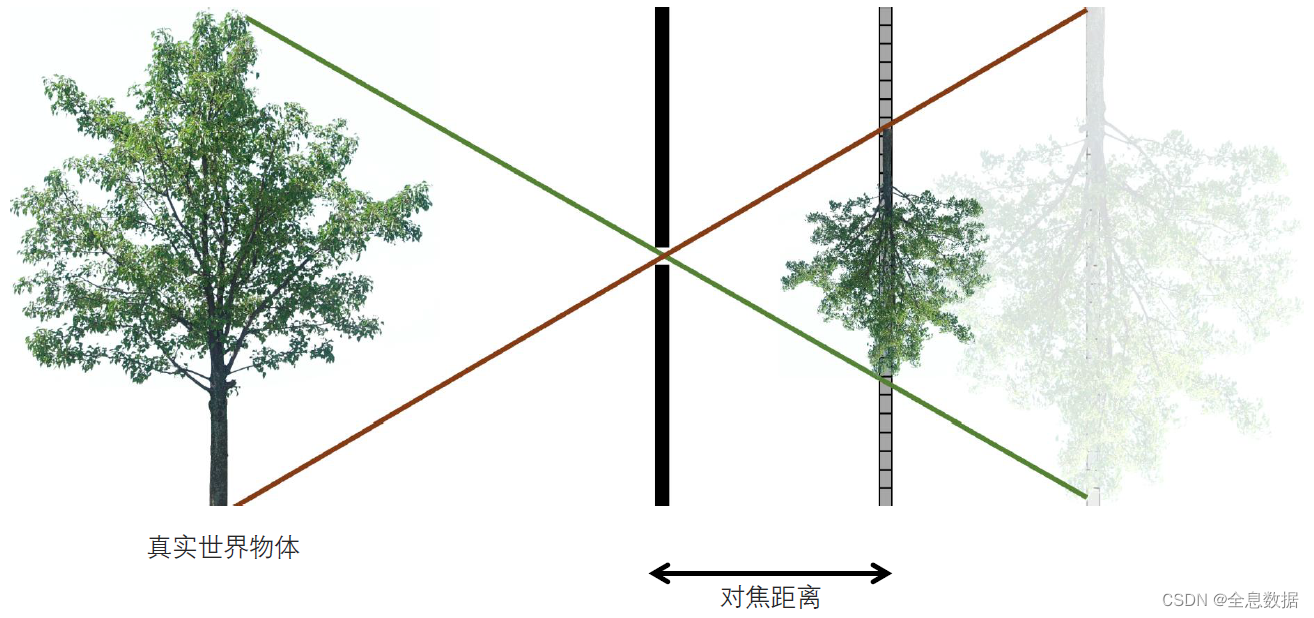

对焦距离减半时，成像尺寸减半，如下图所示，

在这里插入图片描述

Q1：成像尺寸与对焦距离的关系是什么？
成像尺寸与对焦距离成正比

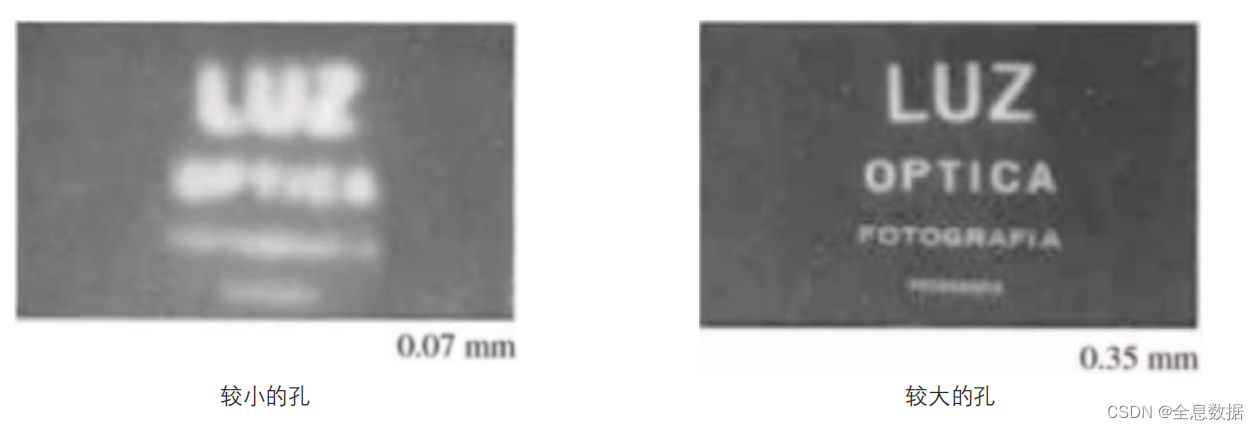

Q2：成像质量与小孔尺寸及对焦距离的关系是什么？
小孔尺寸增大，图像变模糊
小孔尺寸过小，产生衍射模糊
小孔尺寸过小，图像变暗
只有合适的小孔尺寸，才能得到最高质量的图像

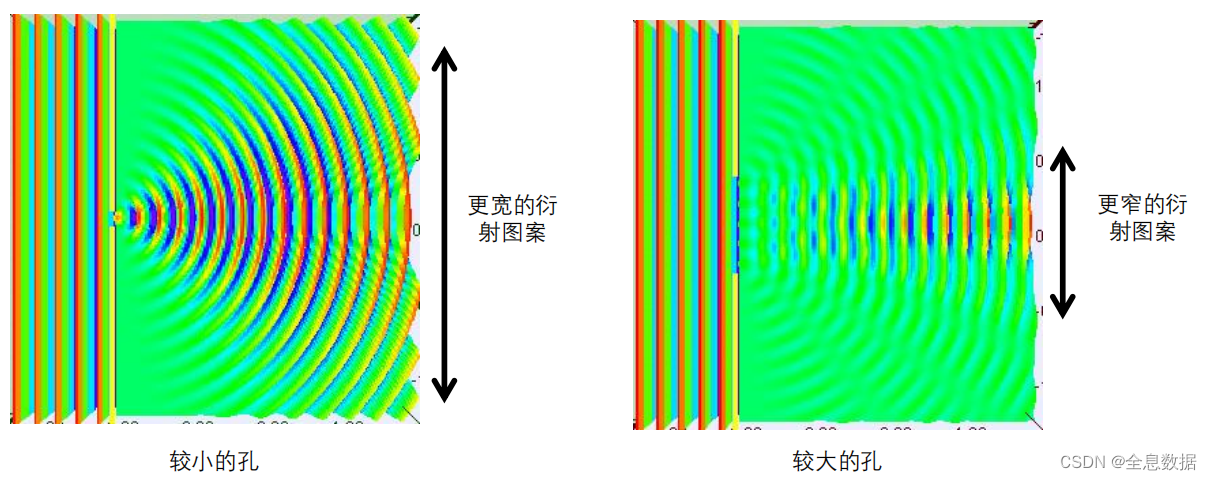

越小的孔，意味着越大的傅里叶频谱，也意味着更多的衍射

在这里插入图片描述

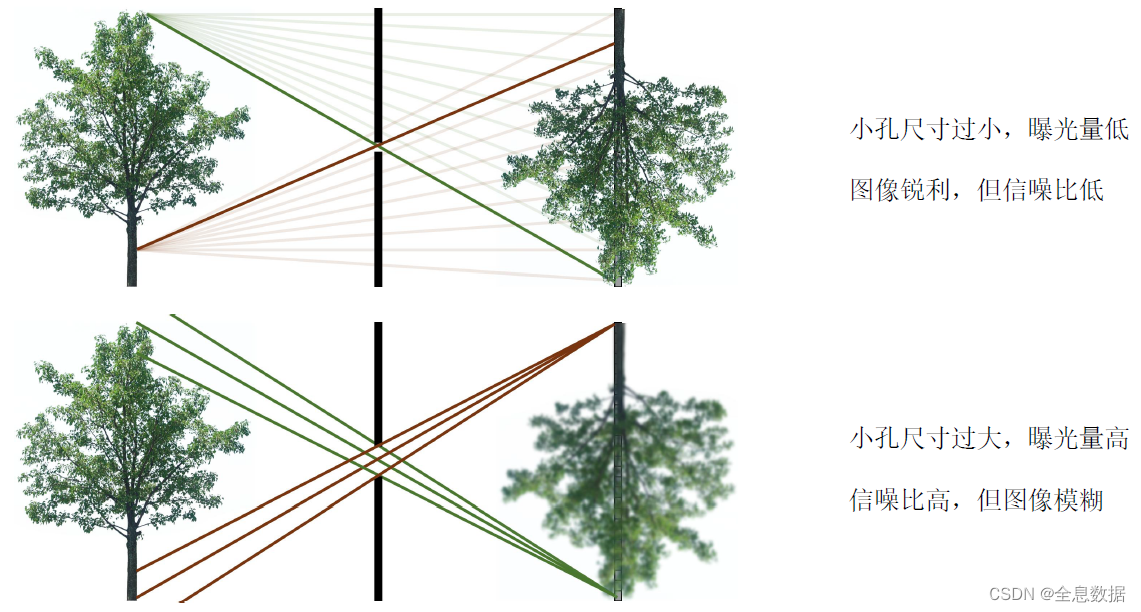

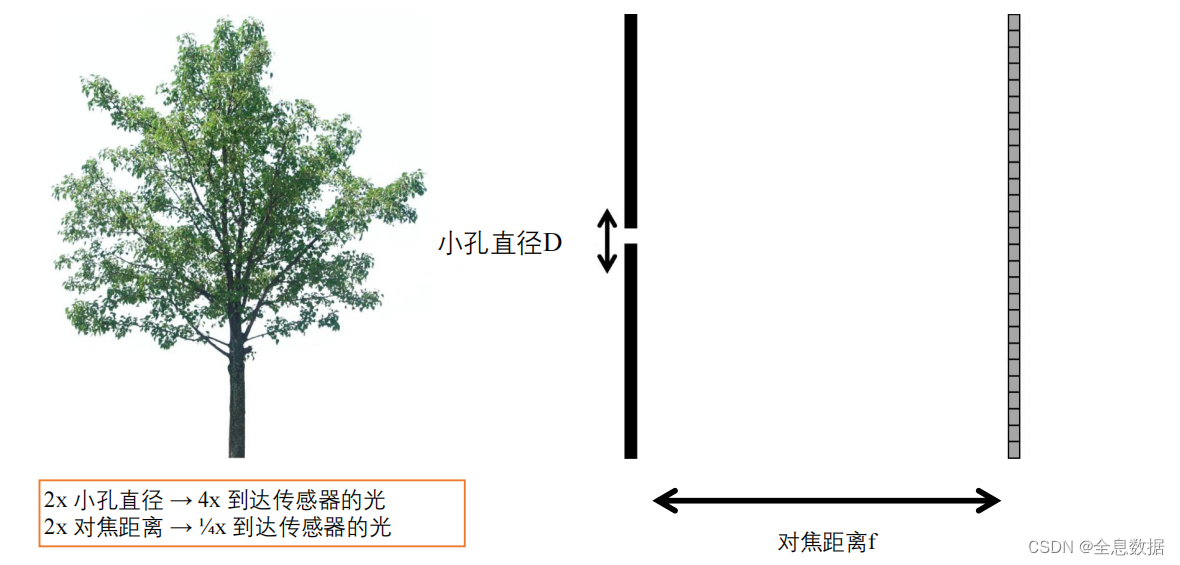

缩小小孔还会影响光效 – 单位面积传感器的曝光量

在这里插入图片描述

在这里插入图片描述

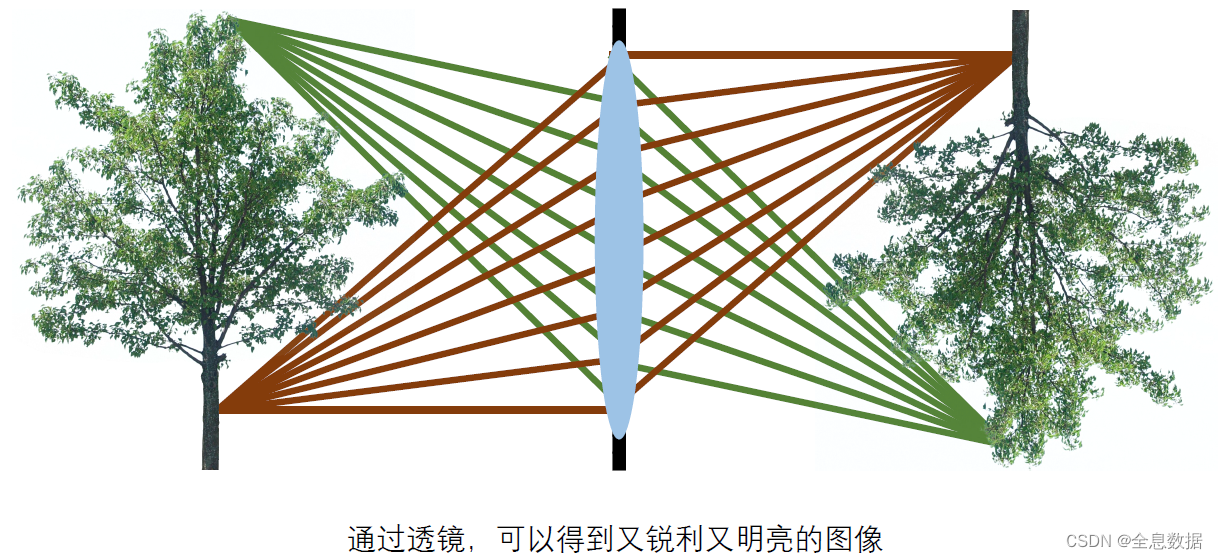

改进：在这里插入图片描述
